Adaptateur pour pignon cannelé Rohloff

Les pignons cannelés remplacent les pignons vissés sur les nouveaux moyeux Rohloff, le montage des pignons cannelés est plus simple, le pignon cannelé est maintenu pas un simple circlip, un tournevis suffit à le faire sauter, plus besoin d'extracteur et de fouet à chaîne.

En outre, les pignons cannelés sont disponibles avec un nombre de dents plus élevé, jusqu'à 21 dents (au lieu de 17 dents pour les pignons vissés), ce qui permet de réduire facilement les développements, souvent trop longs pour un vélo chargé sur les vélos équipés en Rohloff (42/16 le plus souvent). L'augmentation du nombre de dents vise aussi à s'adapter aux vélos en 29 pouces, dont le développement est plus long à braquets identiques.

Le montage de l'adaptateur est très simple, il se visse sur l'axe du moyeu Rohloff (comme les anciens pignons), on clipe ensuite le pignon cannelé dessus.

Avec le modèle standard (8540), la ligne de chaîne est délalée de 4 mm vers l'extérieur. Le modèle Slim (8540S) ne modifie pas la ligne de chaîne. A noter que ces adaptateurs ne sont pas compatibles avec une poulie (pour courroie), utiliser dans ce cas la référence 8540L. A noter également que le modèle 8540S n'est pas compatible avec un pignon de moins de 15 dents.

Le modèle Lock-Ring (8540L) est prévu pour le montage d'une poulie de courroie type Gates.

> télécharger la notice (format PDF).

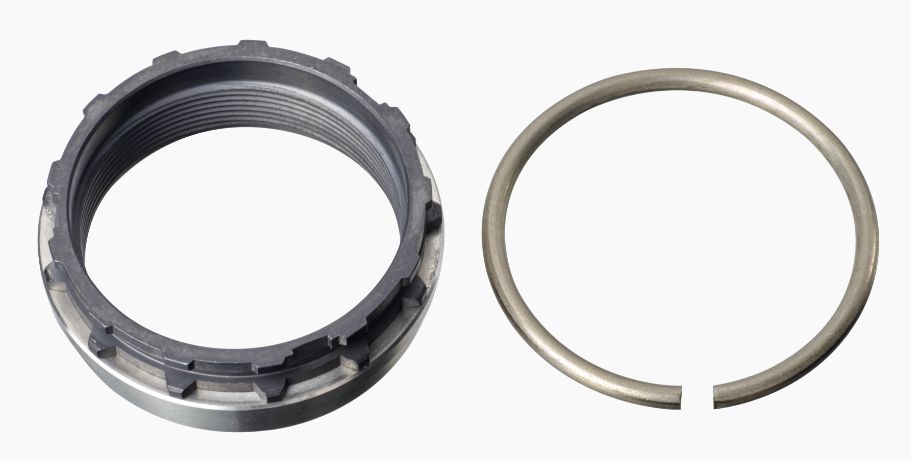

Cliquez sur l'image ci-dessous pour l'agrandir


zoom
