Kit cadre Surly Disc Trucker

Cadre : acier Surly Chromo 4130, double-butted, soudures TIG, tube horizontal droit, oeillets pour porte-bagages et trois porte-bidons, fixations pour garde-boue, pompe et rayons de rechange, butées de gaines pour freins et dérailleurs. Prévoir des butées de gaines pour le passage des câbles de vitesses au niveau du tube diagonal.
Fourche : acier Surly Chromo 4130, soudures brasées, fourreaux courbes et fuselés, oeillets pour porte-bagages et garde-boue, oeilletage interne à mi-hauteur pour porte-bagages type Tubus Duo, tête de fourche Surly oeilletée.
Transmission : patte pour dérailleur arrière
Entraxe roue arrière : 135 mm
Freins : fixations IS (International Standard) pour étriers de freins à disque sur la base du cadre (moins d'interférence avec le porte-bagages ou les sacoches), diamètre maximum des disques 160 mm, pas de pivots pour freins sur jante.
Diamètre tige de selle : 27,2 mm
Collier de selle : 30 mm (collier Surly en acier inoxydable inclus)
Tube de direction : 1" 1/8 (28,6 mm)
Dérailleur avant : collier 28,6 mm, tirage bas
Boitier de pédalier : largeur 68 mm, filetage BSC 34,8 x 24 mm, compatible Hollowtech II.
Dégagement pédalier : 42/53 en double ou 38/52/56 en triple (nombre maximum de dents)
Dégagement pneus : 26" x 2.10 (avec ou sans garde-boue), 700 x 42C (avec garde-boue) ou 700 x 45C (sans garde-boue)
Matériel fourni : cadre, fourche, collier de selle Surly
Fabrication : Taïwan
Garantie : 3 ans




Cadre Surly Disc Trucker 26 pouces

Taille	42 cm	46 cm	50 cm	52 cm	54 cm	56 cm	58 cm	60 cm	62 cm
Longueur	505	515	530	540	555	570	586	600	610
Tube horizontal	493	509	525	535	550	565	580	595	604
Base	460	460	460	460	460	460	460	460	460
Déport pédalier	47	47	47	47	47	47	47	47	47
Tube de direction	111	117	144	163	182	203	222	238	259
Angle direction	70°	70°	71°	71°	71°	71°	71°	71,5°	71,5°
Tube de selle	420	460	500	520	540	560	580	600	620
Angle tube de selle	75°	74,5°	74°	73,5°	73°	73°	72,5°	72,5°	72°
Déport fourche	45	45	45	45	45	45	45	45	45
Longueur fourche	376	376	376	376	376	376	376	376	376
Empattement	1037	1043	1047	1053	1064	1080	1091	1100	1105
Taille roue	26"	26"	26"	26"	26"	26"	26"	26"	26"
Entraxe roue arr.	135	135	135	135	135	135	135	135	135

Cadre Surly Disc Trucker 700 mm

Taille	56 cm	58 cm	60 cm	62 cm	64 cm
Longueur	570	586	600	610	620
Tube horizontal	565	580	595	604	615
Base	460	460	460	460	460
Déport pédalier	78	78	78	78	78
Tube de direction	152	171	189	210	226
Angle direction	72°	72°	72°	72°	72°
Tube de selle	560	580	600	620	640
Angle tube de selle	73°	72,5°	72,5°	72°	72°
Déport fourche	45	45	45	45	45
Longueur fourche	390	390	390	390	390
Empattement	1056	1067	1081	1085	1095
Taille roue	700 mm	700 mm	700 mm	700 mm	700 mm
Entraxe roue arr.	135	135	135	135	135

Cliquez sur les images ci-dessous pour les agrandir




zoom

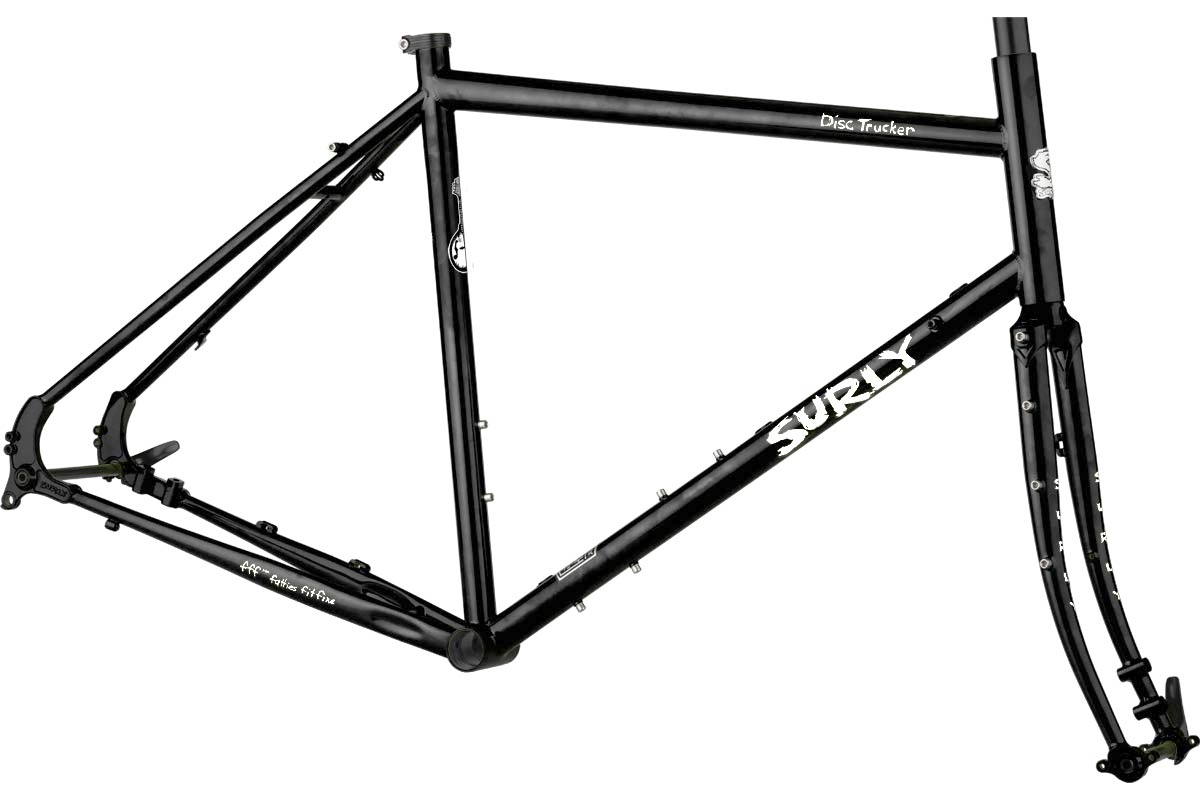

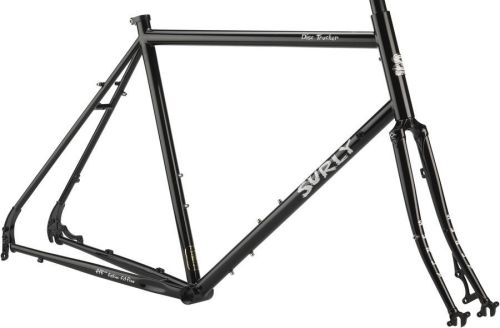

Le kit cadre Surly Disc Trucker en Hi-Viz Black




zoom

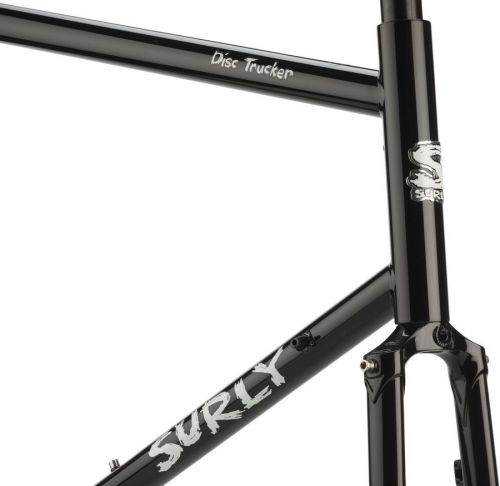

Détail tube de direction




zoom

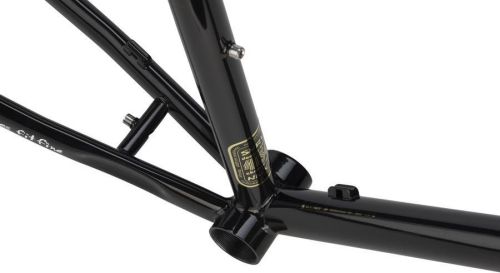

Détail boitier de pédalier




zoom

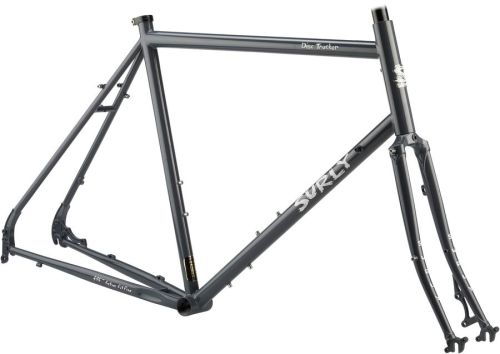

Le kit cadre Surly Disc Trucker en Bituminous Gray




zoom

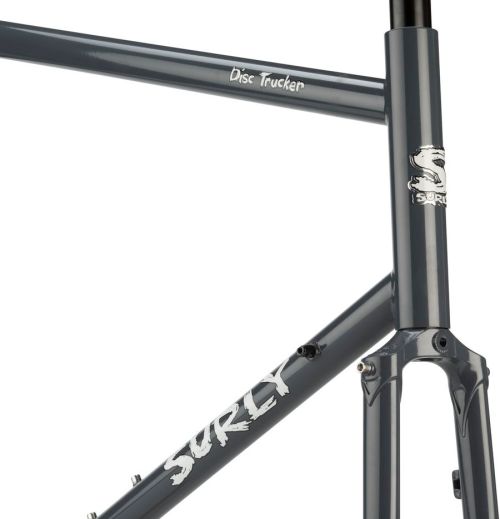

Détail tube de direction




zoom

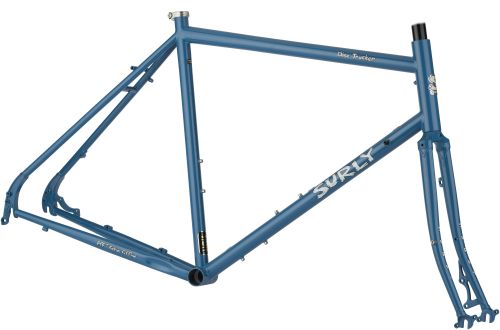

Le kit cadre Surly Disc Trucker en Blue




zoom

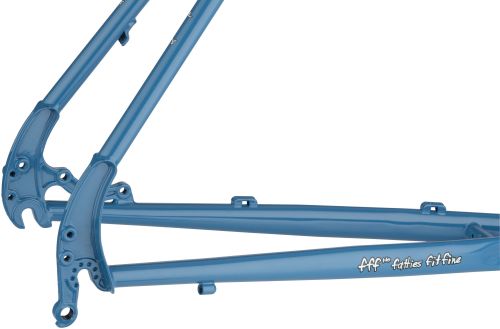

Détail pattes arrières




zoom

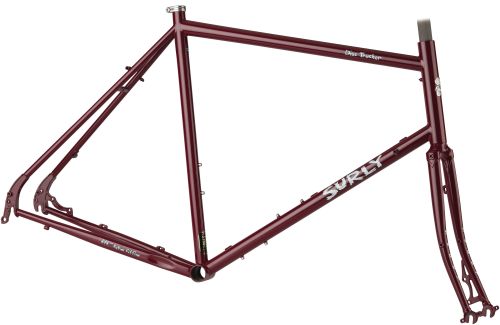

Le kit cadre Surly Disc Trucker en Maroon
