Kit cadre Cyclo-randonnée

Dans le cas où le jeu de direction Cane Creek 40-Series EC34 est sélectionné dans le menu ci-dessus, il est livré non monté sur le cadre.

Poids : 2300 g (cadre en taille M), 1200 g (fourche non coupée)
Cadre : acier Chromo, double-butted, soudures TIG, tube horizontal semi-sloping (incliné), oeillets pour porte-bagages, garde-boue, trois porte-bidons et sacoche de cadre (deux oeillets sur le tube horizontal), plaque pour béquille centrale, cadre traité contre la corrosion, finition noire mate
Fourche : acier Chromo, courbée, soudures TIG, oeillets pour porte-bagages, garde-boue et deux porte-bidons (oeilletage triple), traitement et finition identique au cadre
Transmission : patte pour dérailleur arrière, adaptation Rohloff possible avec tendeur de chaîne et bras de couple monté sur fixation PM (Post-Mount)
Passages de câbles : butées de gaines fendues sous le tube horizontal pour dérailleur arrière et frein arrière (facilite l'entretien), oeillets sous le tube diagonal pour gaine continue pour le dérailleur avant (tirage direct), oeillets sous la base gauche pour passage de câbles Rohloff
Entraxes : 135 mm (arrière), 100 mm (avant), pour roues avec axes standards (non traversants)
Freins : sur jante ou à disques, pivots de freins sur jantes (roue de 26" uniquement), fixations Post-Mount pour étriers de freins à disques (roue de 26", 650B ou 27.5"), diamètre max des disques 160 mm
Diamètre tige de selle : 27,2 mm
Diamètre collier de selle : 30 mm
Pivot de fourche : 1" 1/8 (28,6 mm), non fileté (pour potence ahead), non coupé
Dérailleur avant : collier 28,6 mm, tirage direct
Boitier de pédalier : largeur 68 mm, filetage BSC 34,8 x 24 mm, compatible Hollowtech II.
Dégagement pédalier : 48/36/24 en triple ou 42/28 en double ou 38 en mono
Dégagement pneus : 26 x 2.50" (avec ou sans garde-boue), 27.5 x 2.00" (avec ou sans garde-boue)
Matériel fourni : cadre, fourche avec pivot non coupé
Jeu de direction recommandé : Cane Creek EC34/28,6 | EC34/30
Fabrication : Taïwan
Garantie : 3 ans

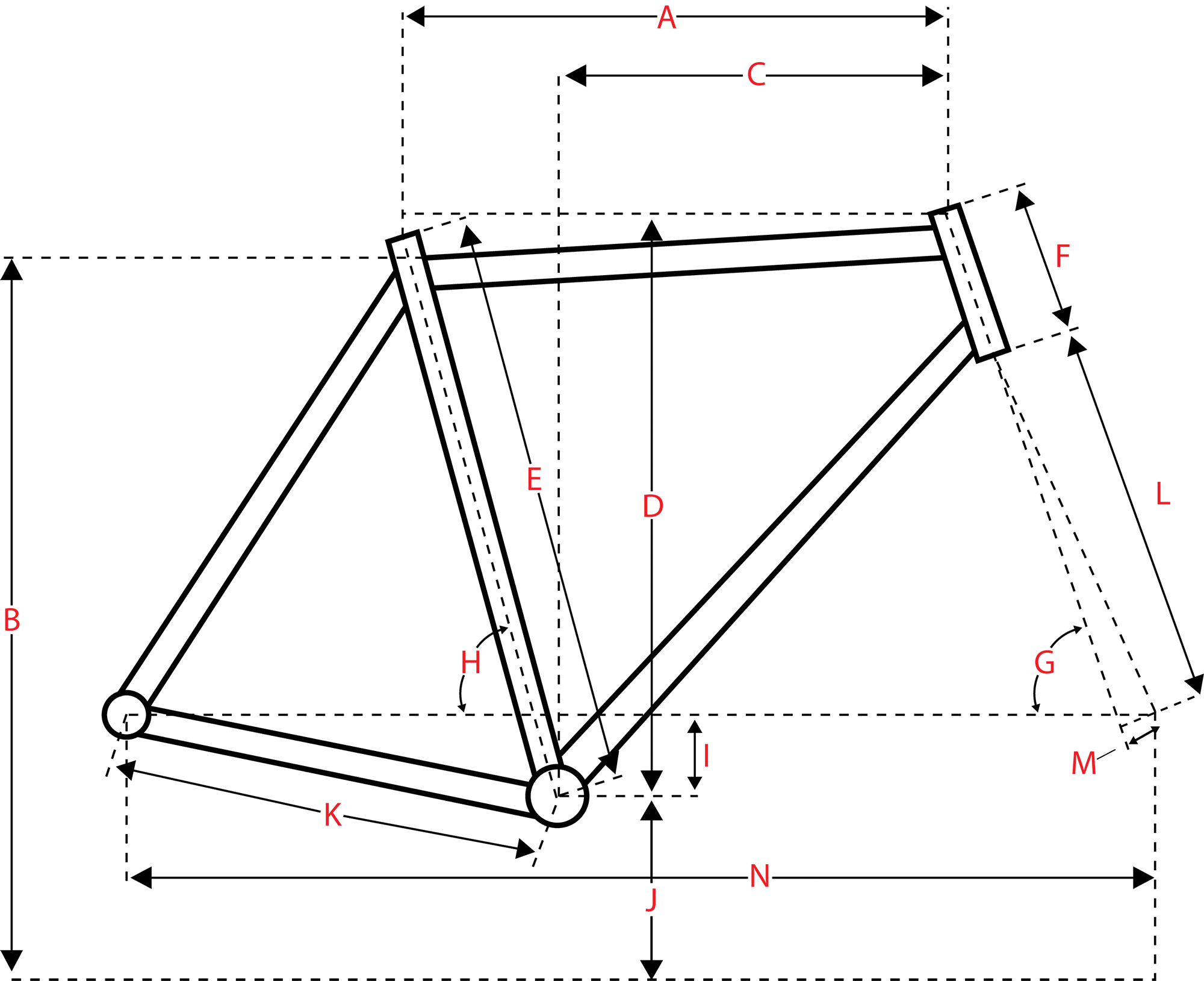

Géométrie

		XS	S	M	L	XL
A	Longueur	520	540	560	580	600
	Tube horizontal	505	518	536	557	581
C	Reach	352	370	388	402	415
D	Stack	549	554	564	583	606
E	Tube de selle	380	430	480	530	580
F	Tube de direction	140	150	160	180	200
G	Angle direction	71°	71°	71°	71°	71°
H	Angle tube de selle	73°	73°	73°	73°	73°
K	Base	435	435	435	435	435
L	Longueur fourche	410	410	410	410	410
M	Déport fourche	45	45	45	45	45
N	Empattement	1009	1030	1051	1072	1093
	Taille roue	26"	26"	26"	26"	26"
	Entraxe roue arrière	135	135	135	135	135
	Entraxe roue avant	100	100	100	100	100
	Taille cyclo	145-156	155-166	165-176	175-184	185-196

Cliquez sur l'image ci-dessous pour l'agrandir




Par rapport à la photo, la fourche comprend également une fixation Post-Mount (pour étrier de frein à disque)
